立式軸承壓裝機

設備簡介

　　立式軸承壓裝機是一種用于壓裝軸承

、軸套的液壓機械設備，是一款小型多功能液壓壓裝機設備。該設備廣泛應用于軸孔類零部件過盈配合的壓裝和拆卸工作，適用于鐵路機車

、機器設備、電機制造等行業

。

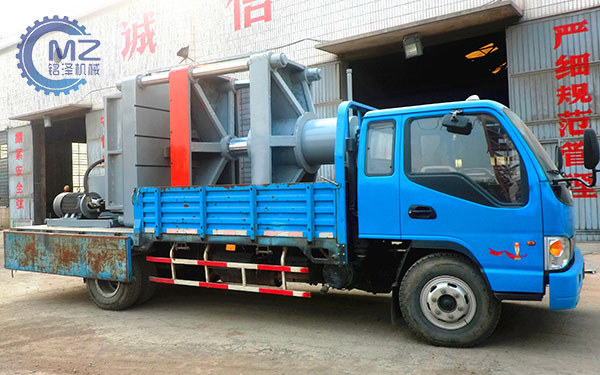

　立式軸承壓裝機

設備特點

　　立式軸承壓裝機前梁

、活動橫梁、后梁均采用焊接結構

，外形美觀

。鑄鋼件構造，前梁

、活動量和兩個支柱組成一個封閉力系

，剛性好，長期生產不會出現變形和損害的現象

。操作簡單方便

，易懂易學。該設備完全根據客戶的要求而設計

，用戶可以根據壓裝所需要的壓力自行調整設備壓力系統

。采用獨立液壓系統，移動式操作盒

，方便工人操作，減輕工人勞動強度

，互換夾具方便快捷

。

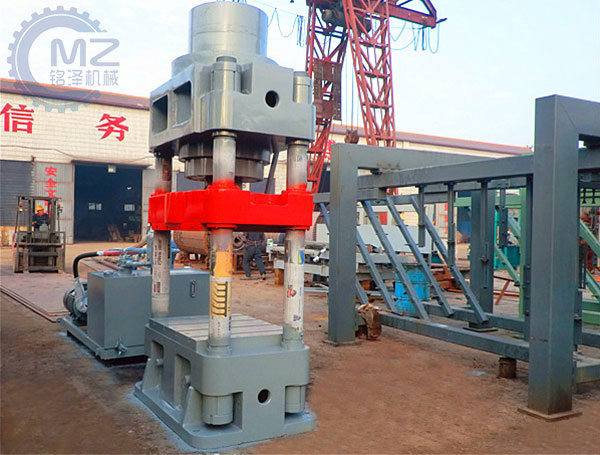

　立式軸承壓裝機

設備適用范圍

　　立式軸承壓裝機適用于軸類零件、型材的較正和軸套類零件的壓裝

。同時也能完成板材零件的彎曲

、壓印、套形

、簡單零件的拉伸等工藝動作

，也可用于壓制要求不很嚴格的粉末、塑料制品

。適用于機床

、內燃機、輕紡機械

、軸類

、軸承、洗衣機、汽車電機

、空調電機

、電器、三資企業裝配流水線等行業使用

。

設備主要技術參數

型號	單位	立式軸承壓裝機
型號	單位	Y35-63型	Y35-100型	Y35-160型	Y35-200型	Y35-315型
公稱壓力	KN	630	1000	1600	2000	3150
主缸最大行程	MM	500	605	805	800	1000
壓頭下行速度	MM/S	24	16	24	22	22
壓頭回程速度	MM/S	50	50	50	35	44
液壓額定工作壓力	MPa	20	25	26.5	25	25
電機功率	KW	7.5	7.5	15	11	22
壓頭至工作臺最大距離	MM	1400	1600	1800	2400	2400
工作臺移動距離	MM		660	710	800	100
工作臺（長＊寬）規格	MM	800*550	850*600	950*650	1000*1000	1200*1200
龍門檔距離	MM	900	1100	1150	1200	1400
機身寬度	MM	1200	1468	1550	1600	1900
機身總高度	MM	2840	3510	3889	4647	5400
機身底面至地平線埋入深	MM	350	350	350	500	600
重量（約）	KG	3000	4000	5200	8000	12000

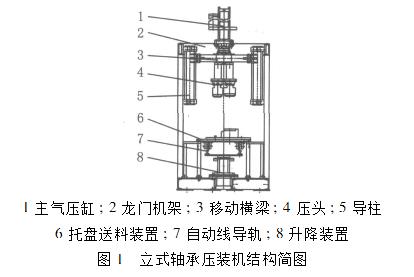

設備結構概述

　　立式軸承壓裝機由壓裝置

、托盤送料裝置、定位裝置

、升降裝置等幾部分組成

。

　立式軸承壓裝機

　　當變速箱中殼通過自動線導軌傳輸?shù)皆搲貉b機的托盤送料裝置后,升降裝置向下運動,托盤下落通過定位裝置定位在壓裝機的工作臺上,壓裝裝置聯接在移動橫梁上,要安裝的變速箱中殼中間軸、二軸軸承外圈套在壓頭上,主氣壓缸帶動橫梁向下運動,經過快速定位行程和壓裝行程及快速返回行程3個過程,完成軸承外圈的壓裝.裝配過程中工人需要手動將中間軸

、二軸軸承外圈套在壓裝機的壓頭上.

　　通過分析壓裝機的整體布局,壓裝機工作平面上可用于安裝機械手的面積粗略為164×420,這就要求在設計方案中時刻考慮空間的要求.除此之外,在壓裝機的左右壁面上均安裝有其他零部件,這就要考慮這些零部件對加裝機械手的影響.

　　立式軸承壓裝機是將料箱的軸承外圈送往高度為650mm的兩個壓頭上,上料零件的質量約為0.2～0.3kg,因此整個工作過程的速度要求不高,同時承載的扭矩和力也不高.由于壓裝機壓裝零件體積質量都比較大,裝卸很不方便,使得機械手的工作周期較長,安裝過程有15s左右的時間,工件擺放位置與安裝位置之間有大約90°夾角,垂直距離約為550mm

。
